系統概述

●空纖資源監測管理系統是一套實時監測光纜空纖的質量并提供光纜空纖資源狀況的系統。

●本系統由光源設備和網管系統兩個部分組成，光源設備不斷地查詢當前的光發送功率和接收功率，并報告給網管系統，使我們能夠?qū)崟r(shí)了解光纜空纖資源的質量，及時對光纜進行維護，為工程建設提供優質快速的網絡服務;同時我們還能實時掌握光纜中的空纖資源情況，提高網絡資源的利用能力，為工程規劃建設提供參考依據。

系統架構

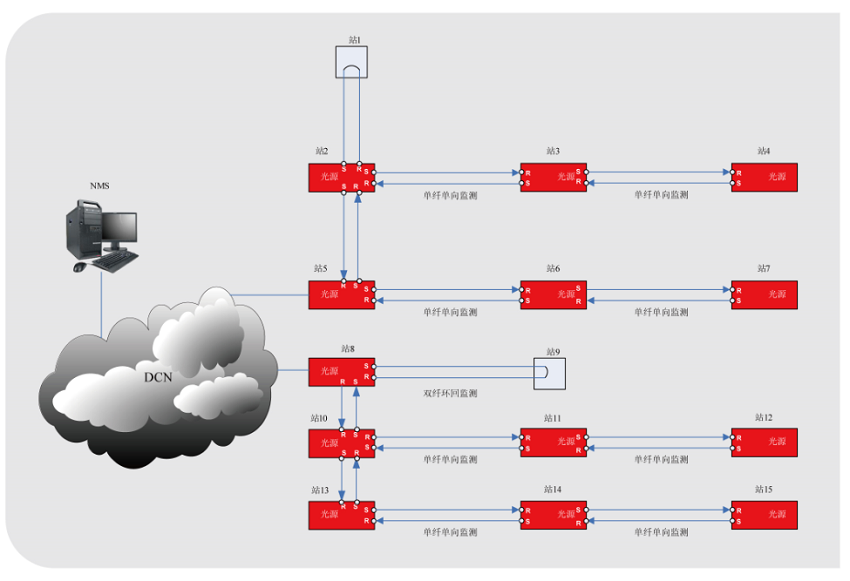

●系統的基本架構如圖所示:

監測方式

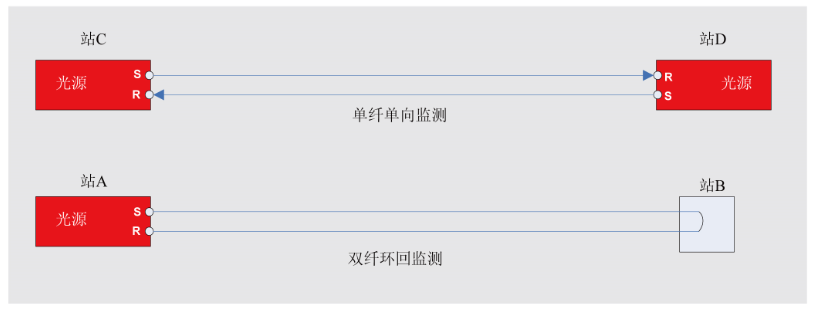

空纖監測系統可以工作于以下兩種方式:

●單纖單向監測，這是基本的方式，應用于兩站都具備安裝有源光源設備條件的場合。如上圖的站C到站D。一根光纖的兩頭分別連接一臺光源的發和另一臺光源的收，構成完整的收發線路。

●雙纖環回監測，主要應用于遠程站點不具備安裝有源光源設備條件的場合。如上圖的站A到站B。站A安裝光源設備，其收發分別連接到兩根空纖。站B則將這兩根空纖環起來，構成有效的環回收發線路。

設備結構

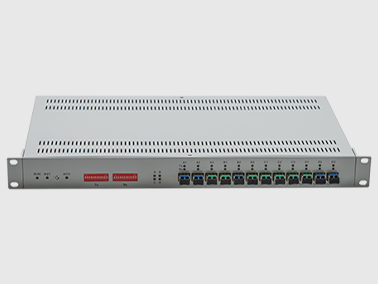

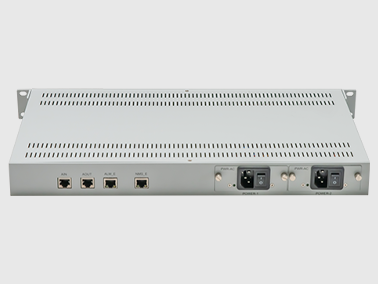

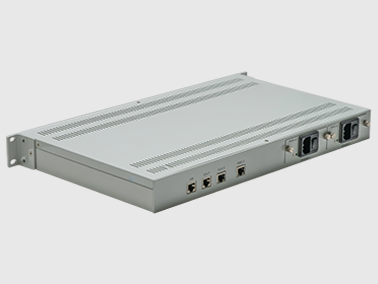

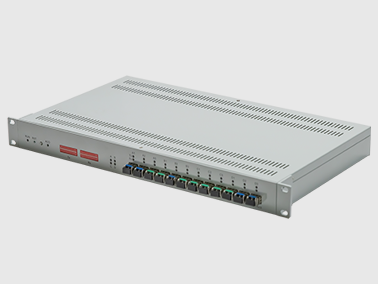

●設備尺寸:高度為1U的標準機框，結構尺寸為440x 1 95x44mm(寬X深X高)，可安裝在傳輸設備標準19英寸或ETSI機架內。

●軟件系統:以Windows為操作平臺，圖形化的友好界面，操作簡單。系統可以建立光源設備每個端口與每根空纖的一一對應關系，用戶可以方便地完成光源設備的參數設置、收發光功率查詢、空纖資源的維護和查詢等操作。當設備有告警時，網管系統可將收集到的告警信息在網絡拓?fù)鋱D中以醒目的方式顯示出來。

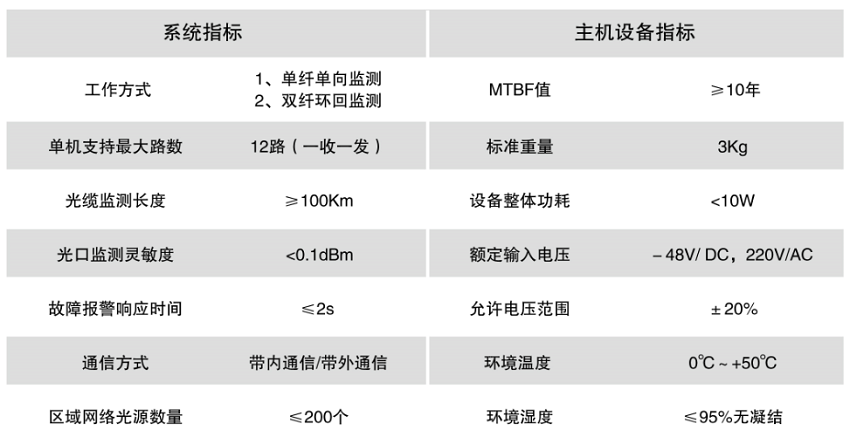

技術指標

系統特點

●設備集成度高，運行穩定可靠;同時支持直流電源和交流電源，安裝簡單、便捷;模塊支持熱插拔，擴容方便。

●設備可獨立工作;可與網管平臺一起工作;也可與FS- 7050設備組網工作。

●網管信息采用TCP/IP協議傳輸，支持帶內帶外傳輸，實現設備的全網監控。

●實時監測光纖的質量，支持1對4樹形拓?fù)?，有效提高了設備利用率。極大地減輕了維護人員的工作量，切實保證了光纜資源的安全性。

●設備內部采用嵌入式處理系統，集成了flash閃存、SDRAM、EERPOM等大容量器件，設備掉電也不會丟失數據;而且自成系統，不受到外界的干擾和破壞，安全性極高。

●在結構和硬件設計.上注重細節，既考慮到對外和對內的電磁干擾(EMI)要求，又兼顧熱設計要求和低功耗要求，倡導對節能環保的思想和趨勢。
