需求背景

機械施工，人工破壞、農業生產、自然災害等經常造成光纜損壞，導致網絡通訊中斷，嚴重影響傳輸網絡的穩定性，危害安全。因此在現有光纜線路上采取光纜監控和保護措施十分必要。

平臺介紹

我公司開發的綜合型光纜監測保護系統是集光纜監控、光保護、光纖通信、光纜振動等功能為一體的綜合業務設備，該產品采用統一的管理平臺，采用高密度、高集成度設計。為用戶提供豐富的業務類型、靈活的配置選擇。平臺采用統一的控制平面，支持串口、WEB、 SNMP、 TELNET、 SSH管理方式。

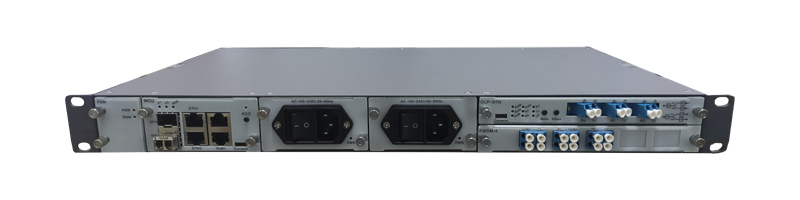

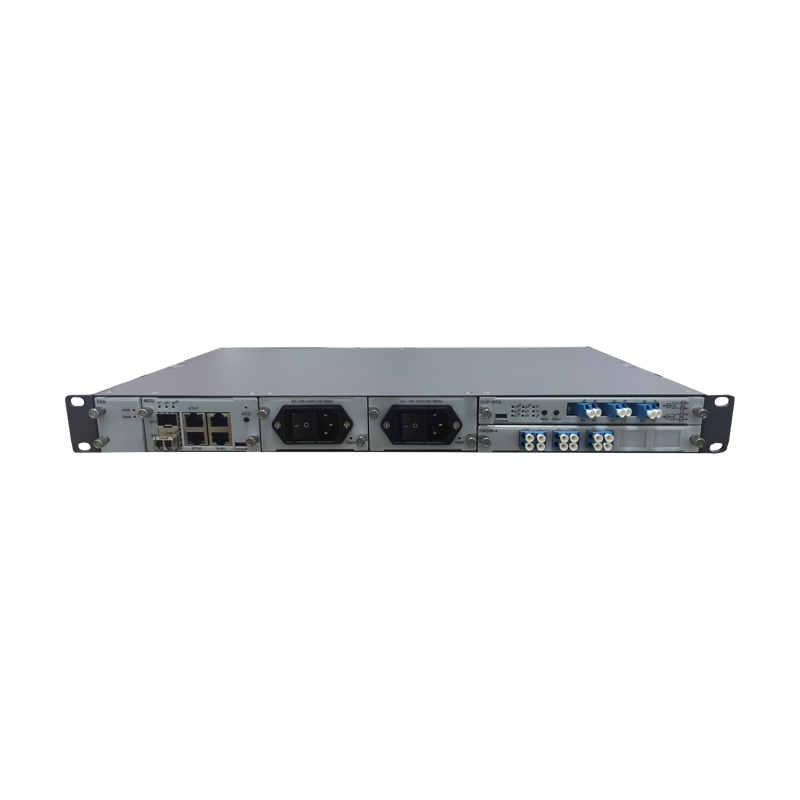

■提供4+1單板槽位4個業務插卡、 1個管理卡

■支持?jǐn)?shù)十種業務板卡

■支持-48V/220V可選

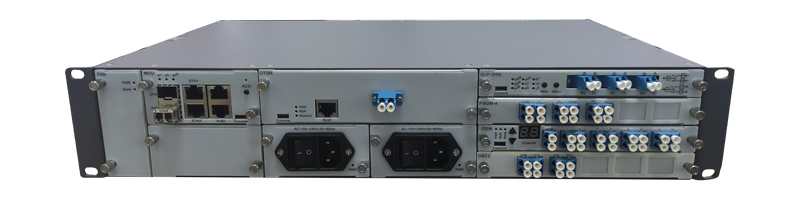

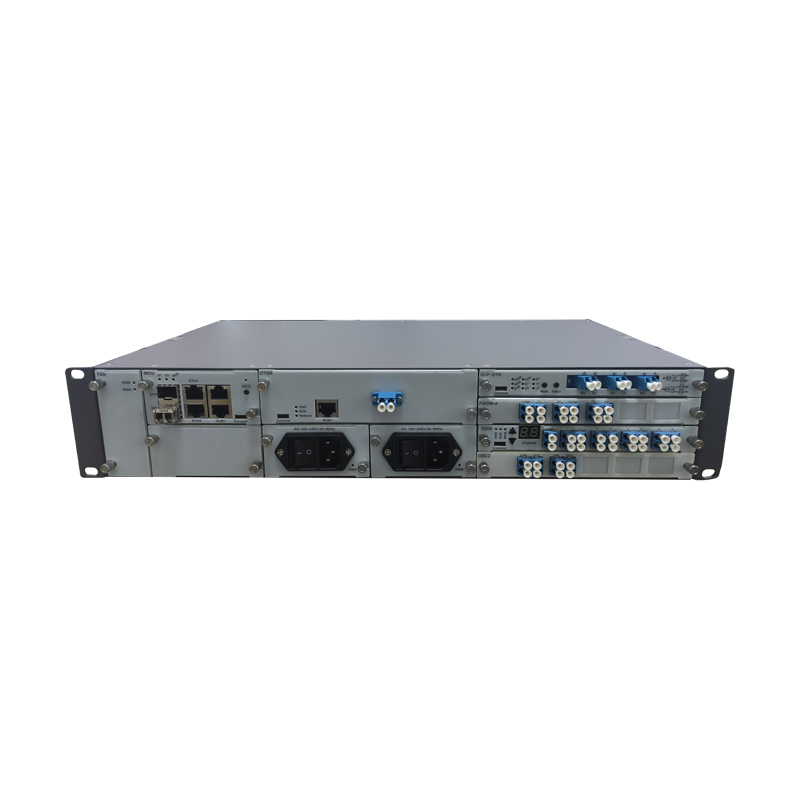

■提供8+2單板槽位 8個業務插卡、管理卡1+1保護

■支持雙組電源熱插拔、-48V/220V可選

■支持-48V/220V可選

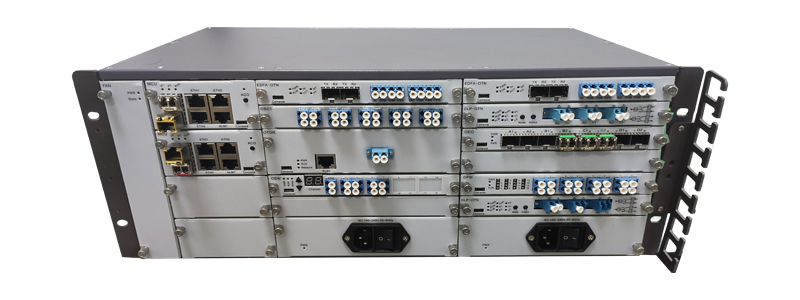

■提供16+2單板槽位 16個業務插卡、管理卡1+1保護

■支持雙組電源熱插拔、-48V/220V可選

■支持-48V/220V可選

光纜監控

光纜監測綜合運用OTDR、光開關、光功率監測等板卡，現實對光纜內纖芯的衰耗監測，發生光纜故障時，能快速對故障位置進行定位。

功能板卡

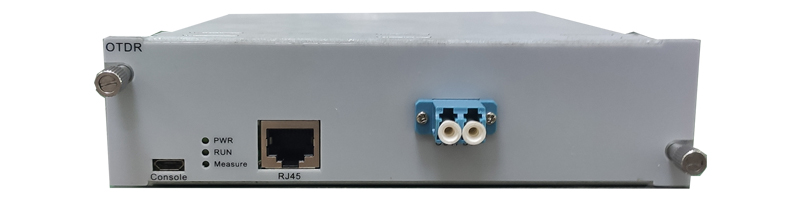

■動態范圍: 36dB^ 42dB

■支持本地測試和測試結果顯示

■測試曲線、歷史曲線對比分析功能，0TDR曲線自動分析功能

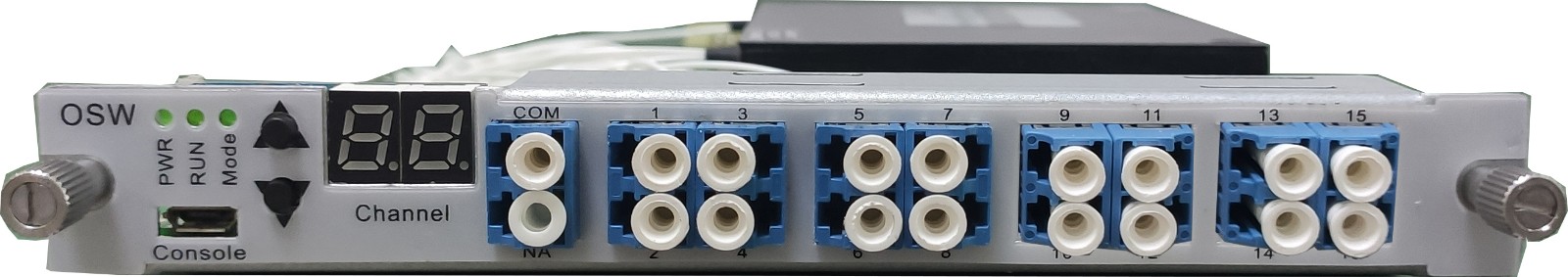

■16、 32、 72路可選

■精簡尺寸、數碼管顯示，直觀易操作

■插入損耗小、切換速度快、使用壽命高

■高精度，高穩定性

■支持1310nm、 1550m雙窗口光功率探測

■高度、高穩定性

■輸出波長穩定

■模塊化設計、精簡尺寸、支持熱插拔

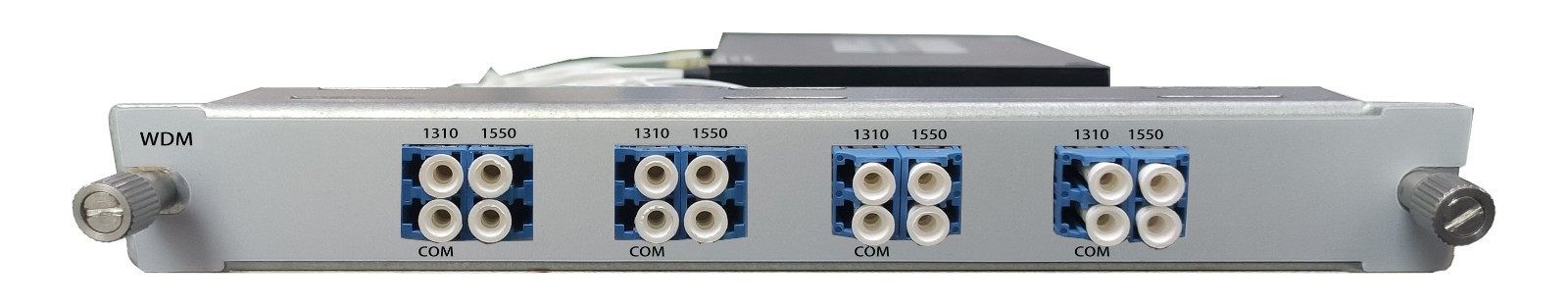

■低插損、低偏振相關損耗、高隔離度

■高穩定性、高可靠性

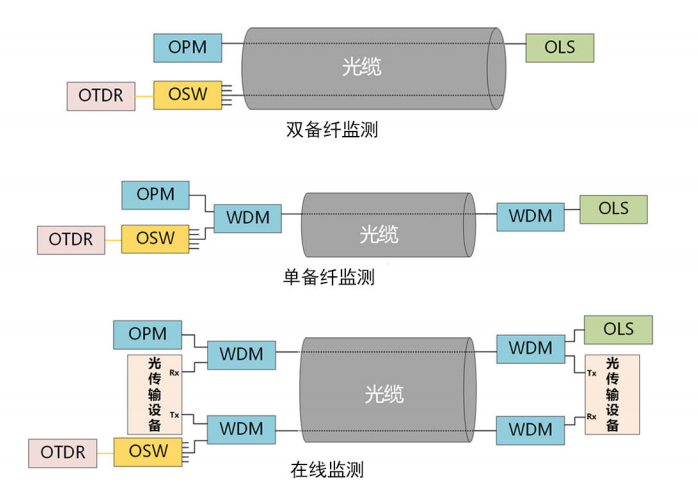

組網應用

光保護

光保護系統是解決網絡因施工挖斷、人為破壞、自然災害、設備斷電、板卡故障等造成傳輸網絡不穩定的問題，為光網絡提供全方位的保障。

功能板卡

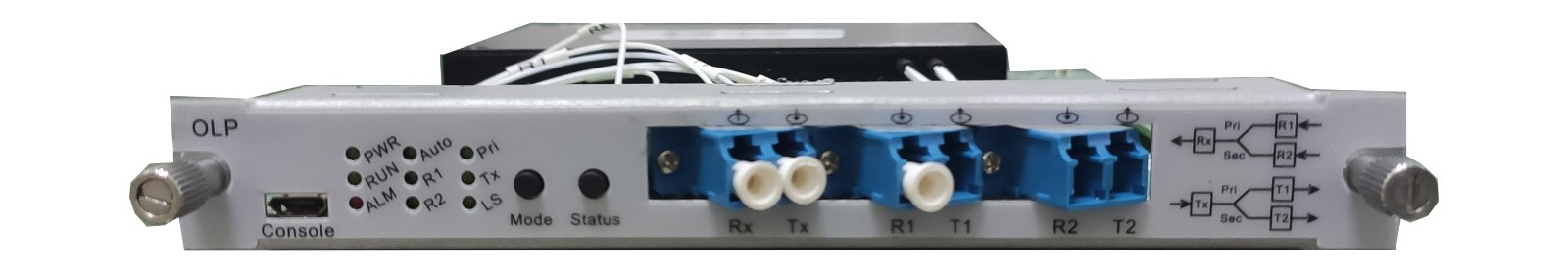

■模塊化設計、精簡尺寸、支持熱插拔

■寬波長范圍、低插損、低串?dāng)_、切換速度快

■透明傳輸、穩定可靠、支持無光鎖定

■支持多種保護方式: 1:1保護、 1+1保護、雙纖雙向、單纖雙向

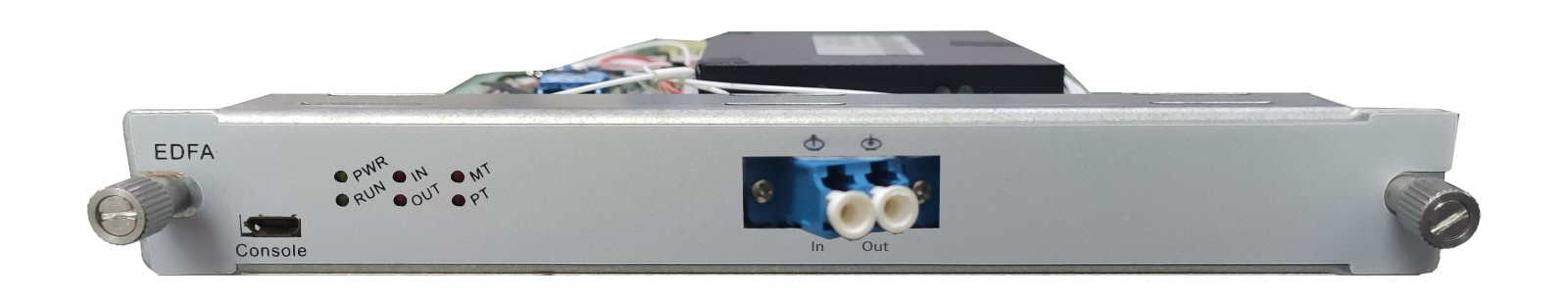

■模塊化設計、精簡尺寸、支持熱插拔

■高增益、低噪聲、增益平坦度好

■增益可調節

■工作模式: APC、AGC、ACC等工作模式。

組網應用

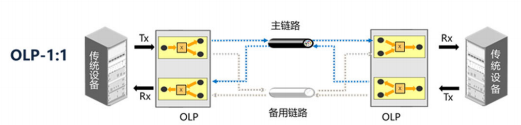

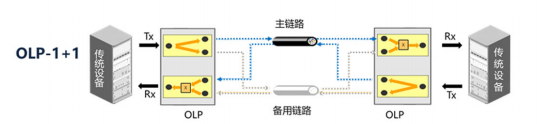

■站點A和站點B之間有兩條線路，光傳輸系統選擇其中的某條傳輸線路作為主用線路，另外一條傳輸線路作為備用線路，用來傳輸次一級信號或者不傳輸信號。

■主用線路或者主用線路的某根光纖/纜發生故障造成通信質量下降時，主用線路的接收端監測到信號的功率下降，自動將傳輸信號路由從主用線路切換至備用路，另外一端的0L P設備會同步地將當?shù)氐木€路切換至備用線路上去。

■站點A發出的光信號經50: 50的耦合器分束后，經過主、備用線路同時傳輸?shù)秸军c(diǎn)B,在接收端，根據接收到的兩路信號的功率，站點B的接收機選擇接收一路信號，插入損耗5dB。

光纜安全防范

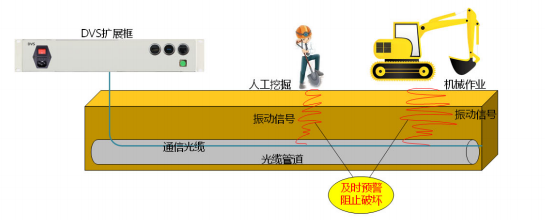

光纜安全防范擴展框DVS是我公司綜合型光纜監測保護系統上基于光纖傳感技術開發的一-款光纜災害預警設備。它能實時監測光纜振動信號，在有外力破壞光纜時，提前發出預警，從而可以阻止破壞光纜的事件發生，變被動維護為主動預防。

技術原理

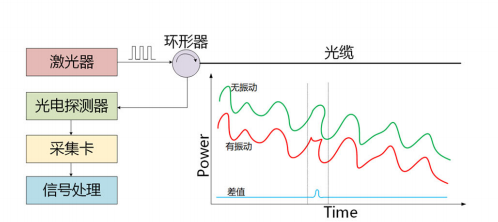

分布式光纖振動傳感技術是利用中0TDR光時域反射的干涉機理測試外界擾動,外界擾動作用在光纜上或附近產生的壓力(振動)導致光纖中瑞利散射信號的干涉效應可以定位振動信號的位置，并通過建立光纜線路環境特征參數數據模型和告警監測閥值模型，對可能造成光纜破壞的外部威脅提前預警。

產品優點

■重大科學儀器開發專項產品

■測量距離遠，7*24小時實時監測

■支持多點振動檢測，定位精度高

■零漏報，誤報少

■具有災害預警行為智能分析和判斷功能

■具有自我學習、自我優化能力
