1 光纖振動周界報警系統的適用優勢

1.1 光纖振動周界報警系統的性能優勢

●技術先進性

光纖周界安防技術，是當今世界范圍內的周界安防技術。該技術崛起于本世紀初，目前，它廣泛的用于很多的行政機構、軍事基地、機場以及其他具高端安防需要的場所。尤其對于長距離、大范圍的周界具有與生俱來的良好適用性；智能化的行為模式判別，可根據客戶需求定制不同級別的報警需求響應，系統預警或?qū)崟r(shí)告警，可排除飛鳥、小動物等各種干擾因素，在各種氣候條件下均能穩定良好運作。不同區域可實現入侵、逾越方向判別；與視頻監控、聲光告警可進行實時聯動，誤報、漏報率低;

● 防區無源，能耗低，綠色、清潔、環保

布設于防區內的傳感、通訊元器件均為無需能源供給的光纜，除安置于監控室內的監測終端需外接220V交流電，運行能耗300W左右的系統主機外，整套系統無其它能耗，整個防區無需電力供給。光纖、光纜性能穩定，耐腐蝕，無論是潮濕高溫還是干燥寒冷的氣候環境，甚至水下等多種環境中均能長期使用，綠色、清潔、節能、環保。

●自由布設，隱蔽、和諧、美觀

像根植周界區域內的傳感神經，可自由、隱蔽的布設于圍欄、圍墻等既有圍界上，也可進行隱蔽地埋，并可進行水下布設，不受地形、環境限制。本技術系統對于人員無傷害性，體現了當前技術安防設備監控為主，盡量減少附帶或意外傷害性的目標。與和諧友好的環境氛圍融為一體，符合建設和諧社會、平安城鄉的內在要求。

●本質安全性

系統采用防區無源的工作方式，本身無任何電磁干擾或電磁輻射，除位于室內的監測終端外，整套系統使用的全部為非金屬器件，不產生任何電火花。由于光纖本身不導電，所以它不會受到雷電、靜電等的破壞。傳感光纖不發射，也不接收以下信號： 電磁信號，雷達信號，無線電信號，高壓靜電信號。與動車段周界附近的建筑設施以及覆蓋的無線通訊信號均無干擾。

●各種入侵行為均可實時有效監測

圍欄、墻體的攀爬、翻越、破壞行為；地面、地下的挖掘、鉆探行為；擅入布防區域的踩踏、走動行為；設防水岸的侵入行為；等各種干擾行為均能實時有效進行監控。

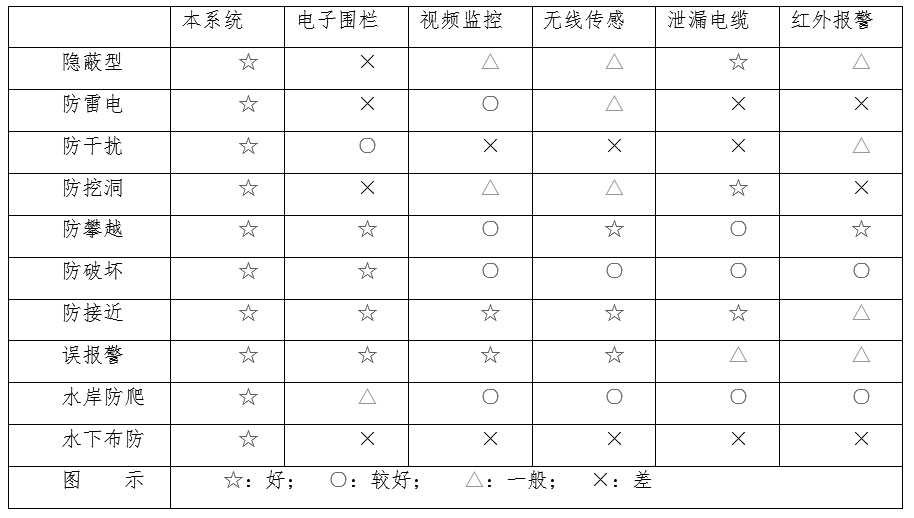

1.2 光纖振動周界報警系統與周類產品的性能對比

2 光纖振動周界報警系統介紹

2.1 系統介質定義

系統選用光纖/纜作為布設于防區內傳導和傳輸?shù)亩弦坏脑?，包含用于通訊傳輸?shù)耐ㄓ嵐饫w和周界入侵振動的傳感光纜。

●光纖的定義

光纖即光導纖維，是一種利用光在玻璃或塑料制成的纖維中的全反射原理而達成的光傳導工具，纖芯通常是由石英玻璃制成的橫截面積很小的雙層同心圓柱體，芯的直徑約為是8μm~50μm， 細如發絲，無色透明。光在光導纖維的傳導損耗比電在電線傳導的損耗低得多，常被用作長距離的信息傳遞。

●光纜的定義

光纖經由幾層保護結構包覆后的纜線即被稱為光纜，分為光纖、緩沖層及披覆。光纖外層的保護結構可防止周遭環境對光纖的傷害,如水,火,電擊等。

2.2 系統簡介

光纖振動周界報警系統，采用光纖（光纜）作為傳感傳輸二合一的器件，通過對直接觸及光纖（纜）或通過承載物，如覆土、鐵絲網、圍欄等，傳遞給光纖（纜）的各種擾動，進行持續和實時的監控，采集擾動數據，經過后端分析處理和智能識別，判斷出不同的外部干擾類型，如攀爬鐵絲網、圍墻，設防區域的行走，挖洞開墻，以及可能威脅光纖（纜）承載物的破壞等，實現系統預警或?qū)崟r(shí)告警，從而達到對侵入設防區域周界、以及內部核心區域的威脅行為進行預警監測的目的。

2.3 系統構成

光纖振動周界報警系統是南京昕天衛針對目前安防產品存在靈敏度低、定位精度不高、測量距離短的現狀，專門開發的具有國際水平的高性能分布式光纖振動測量設備。它是一款長距離、高分辨率、可以檢測多重事件并對振動類型實現模式識別的智能光纖傳感監測系統，包括監測儀FS-2050，以及地理信息系統（GIS）、視頻監控、模式識別等系統處理軟件FS-5725，通過監測光纖沿線的振動及數據分析，可以發現潛在的威脅，實現提前預警。

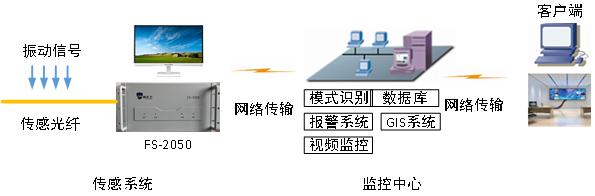

系統框圖如下所示：

2.4 工作原理

光纖振動周界報警系統的基本原理是，激光器發射出一系列的激光，經過耦合器后分成兩路，其中一路為探測光，另一路為參考光。探測光通過脈沖化，輸入到被測光纖中。由于光纖的不均勻性，光脈沖在光纖內產生背向散射光，背向散射光將回到注入端。此時參考光與散射光進行相干接收，產生拍頻（頻率與聲光移頻時所加的頻率相同）信號，通過解調該信號在外界某點有振動時的能量變化，進而掌握被測光纖外界振動情況。本產品通過處理偏振的干擾，實現了多點入侵的識別。通過與本地光的相干檢測，實現了大動態范圍，增加了探測距離。

2.5 系統功能

●多點同時檢測：可以同時檢測多點振動，并進行報警；

●振動探測：可以監測常見的入侵行為，如攀爬、破壞圍欄、墻體打洞穿越、掘地入侵等；

●模式識別：可以通過模式識別判斷振動是否屬于入侵行為；

●報警功能：能夠?qū)Ω鞣N入侵行為產生語音警告和聲光報警；

●電子地圖：以GIS系統為基礎，可以對入侵行為進行快速定位和跟蹤；

●視頻監控：只要有入侵行為發生，系統可以調動近的監控系統，對入侵事件進行確認；

●報表統計：系統可以對各種入侵行為進行管理，提供報表統計功能，并可以對歷史事件進行追溯。

2.6 系統特點

與傳統的監測系統方式相比，光纖振動周界報警系統有如下幾點突出優勢：

●全光纖：探測及傳輸皆為光纖，抗電磁干擾強；

●實時性：系統可以24小時在線實時監控；

●耐腐蝕：可埋設在潮濕、水下等多種環境中長期使用；

●隱蔽性：系統可采用隱蔽地埋方式安裝，不易被入侵人員發現，避免被破壞和跨越失效；

●連續性：光纖的每一個點都是傳感器，全程連續監測管線，不留死角；

●無源：光纖是無源介質，不需要供電；

●安裝方式靈活多樣：可采用緊貼圍欄管道或圍墻敷設、隱蔽地埋等方式。

3 設計方案（案列）

3.1 系統方案

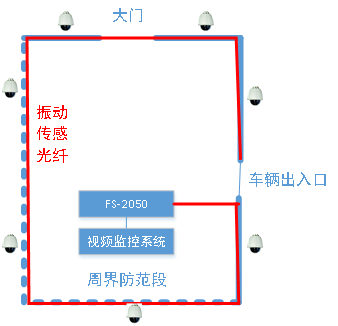

根據周界實際情況，建議將光纖振動周界報警系統主機FS-2050安裝在辦公樓里。傳輸和傳感二合一光纜一端接入主機，另一端引出機房，采用地埋或架空方式引到車輛出入口。然后沿著出入口圍墻、護欄、大門圍墻、大門、大門圍墻到車輛出入口的另一側，完成整個周界的振動傳感光纜的布設，如下圖中的紅線所示。與此同時，光纖振動周界報警系統可與架設在周界上的視頻監控系統實現聯動。系統對初始擾動信號進行告警，并通過智能識別算法，識別擾動信號為設防區域的觸碰、散步等非惡意行為，還是攀爬、翻躍等惡意擾動行為。當識別為惡意擾動行為后再行報警。并聯動視頻監控、聲光告警等設備。

作為周界入侵探測器的光纖振動周界報警系統，通過標準協議接口，將主機內產生的與告警相關的TTL信號輸出轉換成干結點輸出，并與視頻、聲光等設備進行聯動，從而實現有效的系統聯動報警。

4 光纖振動周界報警系統施工方案

4.1 圍墻布設方式

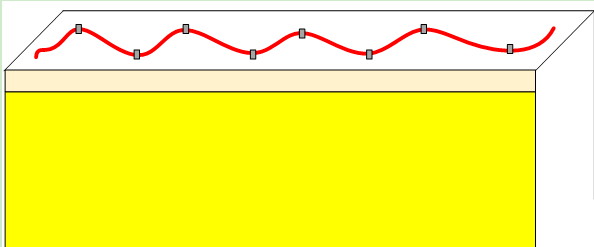

為了有效檢測有害入侵，可以將振動傳感光纜按S型曲線布設在圍墻的頂部，如下圖所示。每隔0.5米安裝一個帶水泥釘?shù)目ü?。?dāng)有人攀爬圍墻時，不論有沒有接觸到光纜，系統都能有效地感知攀爬造成的振動信號，進而產生告警。

4.2 圍欄布設方式

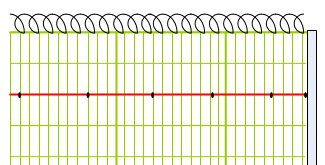

相對圍墻而言，圍欄造成的振動量要大，因此只需沿著圍欄2/3高度鋪設一條直線就可以完成圍欄周界的布防。施工時需要每隔0.5米用防紫外線的尼龍?jiān)鷰гo并將光纜拉直。

4.3 出入口布設方式

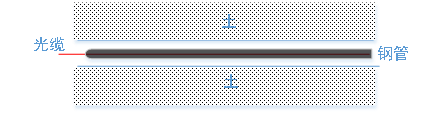

為了不影響出入口人員和車輛的出入，振動傳感光纜經過出入口時宜從地下串管通過。建議用4CM的鍍鋅鋼管，以保證車輛的輾壓不會傷害到光纜。施工順序是先挖出20CM深、10CM寬的槽，然后埋入鋼管，再灌澆水泥到與地面平齊。將光纜穿管而過。

4.4 傳感光纜布設注意事項

（1） 傳感光纜牽引至系統主機控制室內一端需預留至少10 米，以便光纜與尾纖的熔接。

（2）傳感光纜接頭處（或斷點處）的兩頭需各預留至少10 米光纜，以便傳感光纜能在地面上正常熔接。

（3） 傳感光纜的彎曲半徑不允許小于150mm。

（4） 傳感光纜安裝前，應核對光纜長度，光纜或其接頭要避開交通要道和其它障礙物。

（5） 鋪設傳感光纜前后，應對光纜外觀進行檢查；光纜應無破損。

（6） 傳感光纜接續盒和接頭包必須妥善固定。

（7） 從汽車上卸載傳感光纜需要注意保護光纜完好。卸載光纜時，嚴禁堆放，嚴禁直接將光纜從高處垂直滾落下來，防止強烈沖擊光纜，造成損壞。

（8）傳感光纜施工和布放定位時，不得彎折及形成90o 直角彎。光纜的彎曲半徑應至少大于150mm，切忌光纜嚴重彎曲導致打“死扣”。

（9）傳感光纜的布置請參照上述施工方案，施工應在昕天衛指定的工程師的指導下進行。
